外観検査器 ＣＩＰ３５００
概要　　 特徴　　 機能　　 仕様　　 応用例1　　 応用例2　　 応用例3　　

　　　機能

【パラレルインターフェイス】
入力部 フォトカプラ入力16点（TLP121-4）
出力部 フォトカプラ出力16点（TLP121-4）
基盤側コネクタ DDK:DHA-RA68-R131N
外部電圧 DC24V
※最大、入力32点：出力32点まで実装可能。

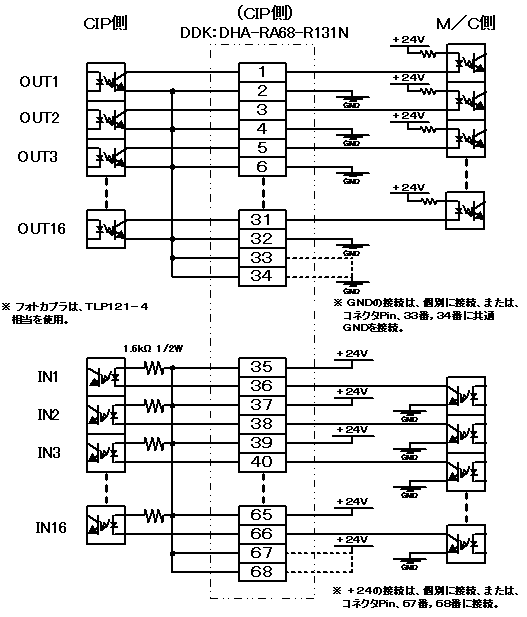

＜＜回路構成図＞＞

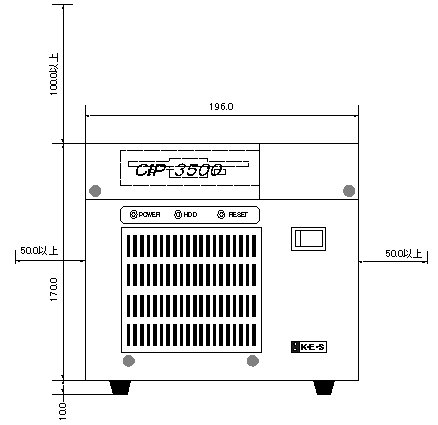

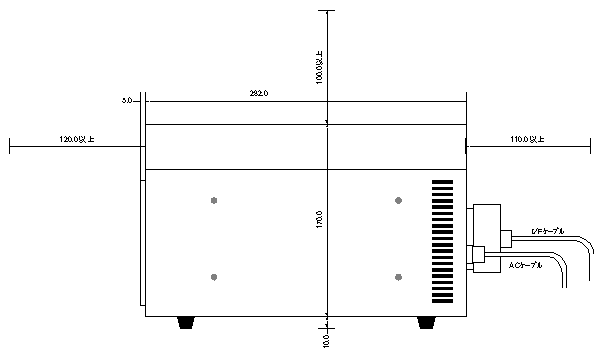

【本体外形寸法・設置時の周囲空間】
